Network Management System на платформе EcoSGE

Network Management System

EcoNMS

Единая система управления устройствами на базе платформ EcoSwitch и EcoSGE, которая позволяет управлять всеми устройствами RDP в сети.

Система включает в себя 4 компонента: Инвентарь, Управление конфигурациями, Производительность/неисправность/управление качеством, Безопасность.

Система представляет собой совокупность программных компонент, работающих в клиент-серверной архитектуре на базе операционной системы Linux. Оператор системы имеет доступ к EcoNMS через WEB-интерфейс с поддержкой наиболее распространенных браузеров.

Описание модулей согласно модели администрирования и управления сетями FCAPS+Quality:

  • Fault — контроль и управление аварийными событиями на устройствах RDP. Компоненты fault опрашивают или/и принимают сообщения о событиях с устройств, отвечают за обработку и доставку аварийных сообщений операторам системы.
  • Configuration/Inventory — инвентарный учет и управление конфигурацией устройств RDP.
    • Реализует учет устройств RDP: площадок размещения, моделей и серийных номеров, версий программного обеспечения, состава лицензий, аппаратной конфигурации: интерфейсы, блоки питания и т.п.;
    • Реализует управление конфигурациями устройств RDP: первичная конфигурация, управление политиками фильтрации, оперативное управление оборудованием в процессе эксплуатации. Поддерживает изменение конфигурации одновременно на группе устройств. Обеспечивает хранение истории изменений и контроль версий конфигураций.
  • Accounting — сбор журнальной информации с устройств RDP.
  • Performance — контроль и управление производительностью устройств RDP. Обеспечивает опрос характеристик производительности устройств RDP, представление исторических данных и данных по текущей нагрузке, работу в активном режиме с автоматическим обновлением вновь поступающих показателей.
  • Security — управление доступом:
    • Авторизация: local, LDAP;
    • Ролевой доступ к различным функциям NMS;
    • Ролевой доступ к различным устройствам RDP (Multitenancy);
    • Журналирование действий операторов системы.
  • Quality — контроль качественных характеристик доставки трафика, измеренных в результате пропуска трафика через устройства RDP.

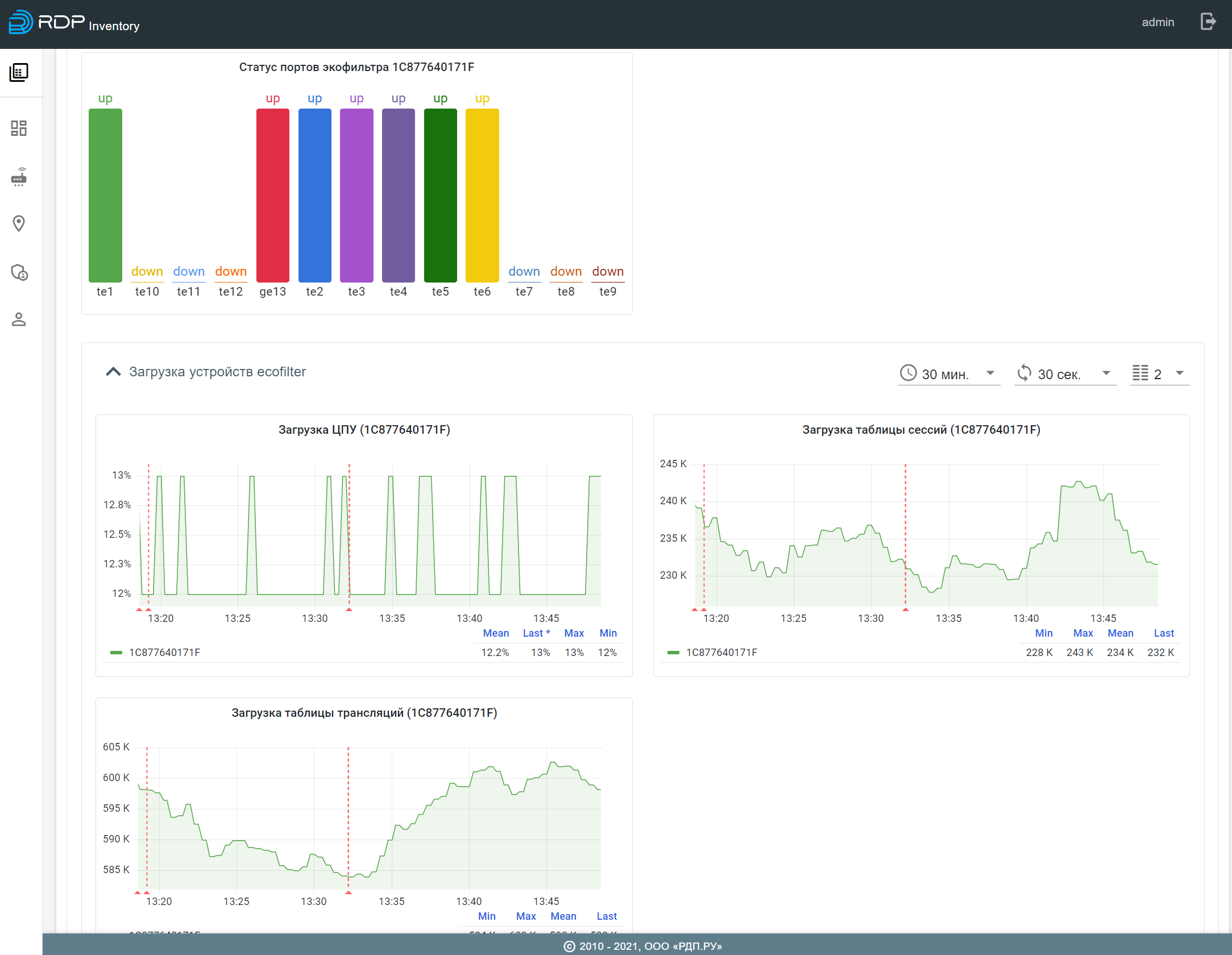

Примеры рабочих экранов

EcoNMS

EcoNMS

EcoNMS

EcoNMS

Аппаратные платформы

Таблицу можно прокручивать по горизонтали

 1010 / 2010 / 2020204040804120 / 41605200
Платформа20202040408041605x00
Производительность*6 / 12 до 24 Гбит/с34 Гбит/с60 Гбит/с120 / 160 Гбит/с200 Гбит/с
Форм-фактор1 U1 U1 U1 U1 U
Новых подключений в сек.2,3 млн2,3 млн2,5 млн5 млн5 млн
Одновременных сессий32 млн32 млн40 млн150 млн150 млн
Сетевые интерфейсы
— 1 GE Copper66000
— 10 GE Fiber (SFP+)24812 / 160
— 100 GE Fiber (QSFP28)00002
Интерфейс логирования1 x 10/100/1000BaseT1 x 10/100/1000BaseT1 x 10/100/1000BaseT1 x 10/100/1000BaseT1 x 10/100/1000BaseT
Интерфейс управления1 x 10/100/1000BaseT1 x 10/100/1000BaseT1 x 10/100/1000BaseT1 x 10/100/1000BaseT1 x 10/100/1000BaseT
Консольный портRJ45 (RS232C)RJ45 (RS232C)RJ45 (RS232C)RJ45 (RS232C)RJ45 (RS232C)
Система хранения данныхCF Industrial SLCCF Industrial SLCCF Industrial SLCCF Industrial SLCCF Industrial SLC
Потребление (рабочее / максимальное)140 / 170 Вт140 / 170 Вт250 / 285 Вт340 / 400 Вт400 Вт
Блок питанияDual 200W RPS
100-240 VAC (-36-72 DC)
Dual 200W RPS
100-240 VAC (-36-72 DC)
Dual 500W RPS
100-240 VAC (-40-72 DC)
Dual 500W RPS
100-240 VAC (-40-72 DC)
Dual 500W RPS
100-240 VAC (-40-72 DC)
ОхлаждениеStandard FansStandard FansHot Swap Smart FansHot Swap Smart FansHot Swap Smart Fans
Размеры (Ш х Д х В)430 x 400 x 44 мм430 x 400 x 44 мм440 x 576 x 44 мм440 x 576 x 44 мм440 x 576 x 44 мм
* Пакетная производительность достаточна для работы «на скорости проводов» при среднем размере пакетов 480 байт.
